Сеялка СПС- 6 НК

СЕЯЛКА ПРЯМОГО СЕВА СПС-6 НК

Сеялка прямого сева СПС предназначена для работы по нулевой, минимальной и классической технологии посева.

Две сеялки СПС-6 могут стыковаться в один агрегат (сцепку) и оснащаться увеличенными маркерами и общей сницей для присоединения к трактору.

Сеялки серии СПС агрегатируются с тракторами 3-8 тягового класса.

Способ агрегатирования - прицепной.

Преимущества:

• работа по классике и нулевой технологии;
• система одноточечной настройки глубины;
• широкий диапазон нормы высева.

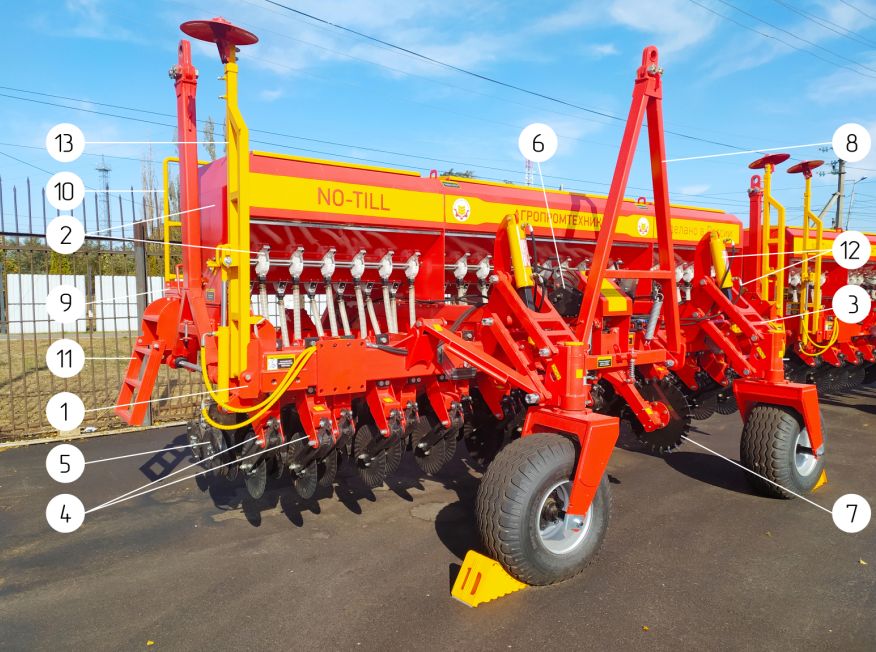

Сеялка СПС состоит из следующих основных узлов и механизмов (фото 1):

1. рама сеялки;
2. бункер с системой высева;
3. стойка опорных колёс;
4. высевающие секции;
5. нивелирующие колёса с цапфой;
6. редуктор с вариатором;
7. колесо приводное;
8. сница;
9. площадка;
10. ограждение;
11. лестница;
12. комплект гидравлики;
13. маркёр.

Фото 1. Общий вид сеялки СПС

В дополнительную комплектацию по заявке заказчика входят лыжи на колтер (режущий нож) секции для прижима высоких пожнивных остатков.

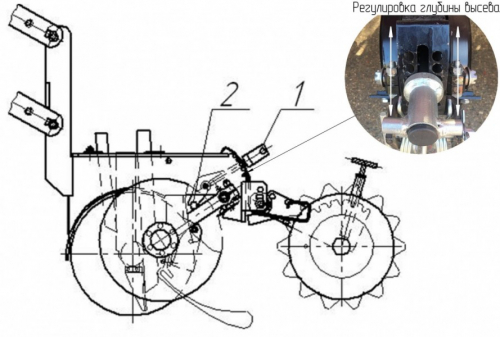

На сеялке СПС-6 глубина высева зерна регулируется с помощью боковых нивелирующих колес.

Сеялка СПС предназначена для прямого сева зерновых, бобовых и мелко-семянных культур с одновременным внесением удобрений (туков) без предварительной обработки почвы, при наличии на поверхности равномерно распределённых пожнивных остатков предшествующих культур массой до 120 ц/га.

Агротехнологические операции сеялки:

• прорезание слоя пожнивных остатков предшествующей культуры;
• вскрытие посевной борозды по необработанному полю на глубину до 10 см;
• внесение гранулированных минеральных удобрений в посевную борозду;
• формирование семяложа для семян;
• высев семян;
• уплотнение семян в семяложе;
• закрытие посевной борозды.

Рабочими органами высевающих секций агрегата служат дисковые режущие ножи (колтера), которые разрезают растительные остатки и почву, и вращающиеся дисковые сошники, формирующие посевную борозду.

Заглубление колтеров и сошников производится одновременным опусканием агрегата гидроцилиндрами с приводом от гидросистемы трактора.

Рама представляет собой мощную сварную конструкцию из профильных труб, к которой крепятся все узлы сеялки (фото 1).

На торцах рамы имеются проушины для стыковки 2-х сеялок в сцепку, или присоединения транспортного дышла, которое можно установить как с левого, так и с правого торца сеялки.

На переднем брусе рамы приварены проушины для шарнирного присоединения рабочей сницы.

Рабочая сница — тягово-сцепное устройство (УТС) сеялки с трактором в рабочем положении. Она представляет собой треугольник, сваренный из профильных труб, а спереди установлен фаркоп (проушина) для присоединения к трактору (фото 1).

На раме сеялки имеются 4 портала для присоединения стоек опорных колес.

Стойки опорных колес соединены с рамой балками с шарнирами, являющимися параллелограммным механизмом, который позволяет опускать и поднимать сеялку с помощью гидроцилиндров.

Для уменьшения давления колес на почву используются широкопрофильные шины размером 400/65-15,5.

Все опорные колеса сеялки вращаются вокруг вертикальной оси.

Высевающие секции устанавливаются на передний брус рамы и крепятся болтовыми зажимами.

На высевающей секции установлены рабочие органы, которые служат для разрезания слоя пожнивных остатков, образования посевной борозды, внесения удобрений и посевного материала, прикатывания семян и закрытия борозды.

Поводки секции образуют шарнирный параллелограмм, позволяющий рабочим органам копировать рельеф местности и перемещаться параллельно горизонту.

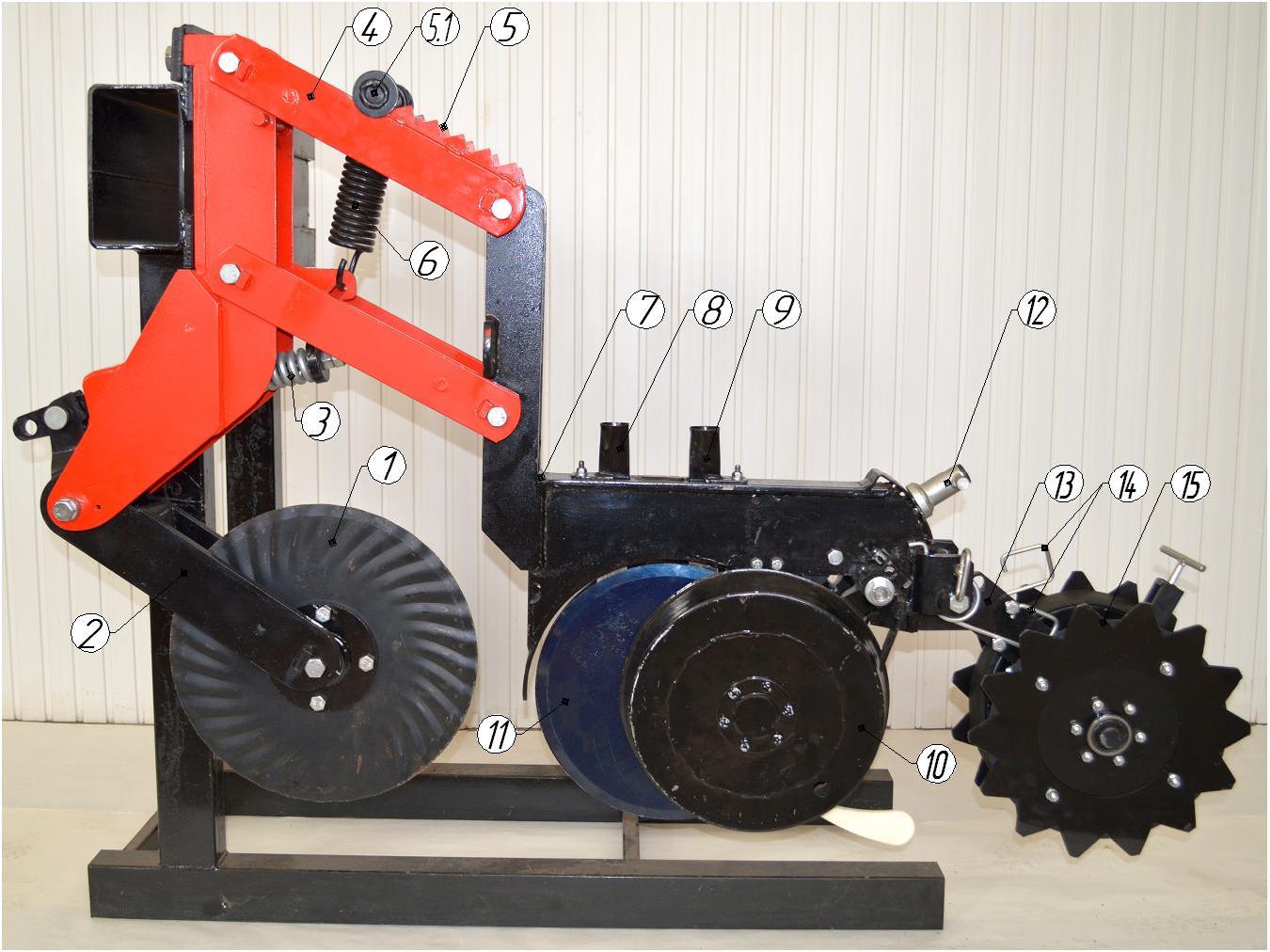

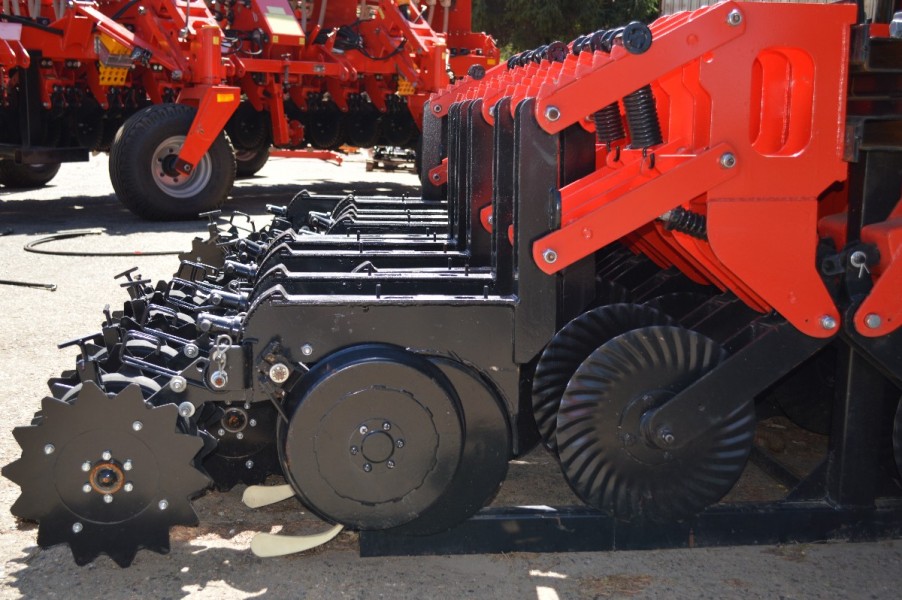

Фото 2. Высевающая секция сеялки СПС-6 НК (с нивелирующим колесом)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
